名称：羽毛球场布灯方案

作者：K1体育    来源：K1体育｜十年品牌值得信赖-官方网站    发布时间：　2024-04-11

羽毛球场布灯方案


        羽毛球场标准场地尺寸，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。球场上空最低9米以内，不能有任何障碍物，球场边线以外2米不得有任何障碍物。并列的两个球场之间，最少应留有2米的间距。羽毛球场布灯可要求根据羽毛球场照度及实际使用要求进行布置。

羽毛球场画线

       羽毛球场照度要求是根据使用功能等级划分，分为训练和娱乐活动，业余比赛、训练，专业比赛，电视转播、国际赛等。具体羽毛球场地照度标准参数表如下，并根据具体的照度要求进行对羽毛球场灯进行布局。


室外羽毛球场照度标准参考值


等级 使用功能 照度(lx) 照度均匀度 光源 眩光指数GR
Eh Evmai Evaux Uh Uvmin Uvaux Ra Tcp(K)
U1 U2 U1 U2 U1 U2
Ⅰ 训练和娱乐活动 300 — — — 0.5 — — — — ≥65 — ≤35
Ⅱ 业余比赛、专业训练 750/500 — — 0.5/0.4 0.7/0.6 — — — — ≥65 ≥4000 ≤30
Ⅲ 专业比赛 1000/750 — — 0.5/0.4 0.7/0.6 — — — — ≥65 ≥4000 ≤30
Ⅳ TV转播国家、国际比赛 — 1000/750 750/500 0.5/0.4 0.7/0.6 0.4/0.3 0.6/0.5 0.3 0.5/0.4 ≥80 ≥4000 ≤30
Ⅴ TV转播重大国际比赛 — 1400/1000 1000/750 0.6/0.5 0.8/0.7 0.5 0.7/0.5 0.3 0.5/0.4 ≥80 ≥4000 ≤30
Ⅵ HDTV转播重大国际比赛 — 2000/1400 1400/1000 0.7/0.6 0.8 0.6/0.4 0.7/0.6 0.4/0.3 0.6/0.5 ≥90 ≥5500 ≤30
— TV应急 — 1000/750 — 0.5/0.4 0.7/0.6 0.4/0.3 0.6/0.5 — — ≥80 ≥4000 ≤30

根据以上羽毛球场场地照度要求，可作出具体方案布局如下：
羽毛球场使用功能为：业余训练、业余比赛。
球场尺寸：长度为13.40米，场地宽为6.10米。

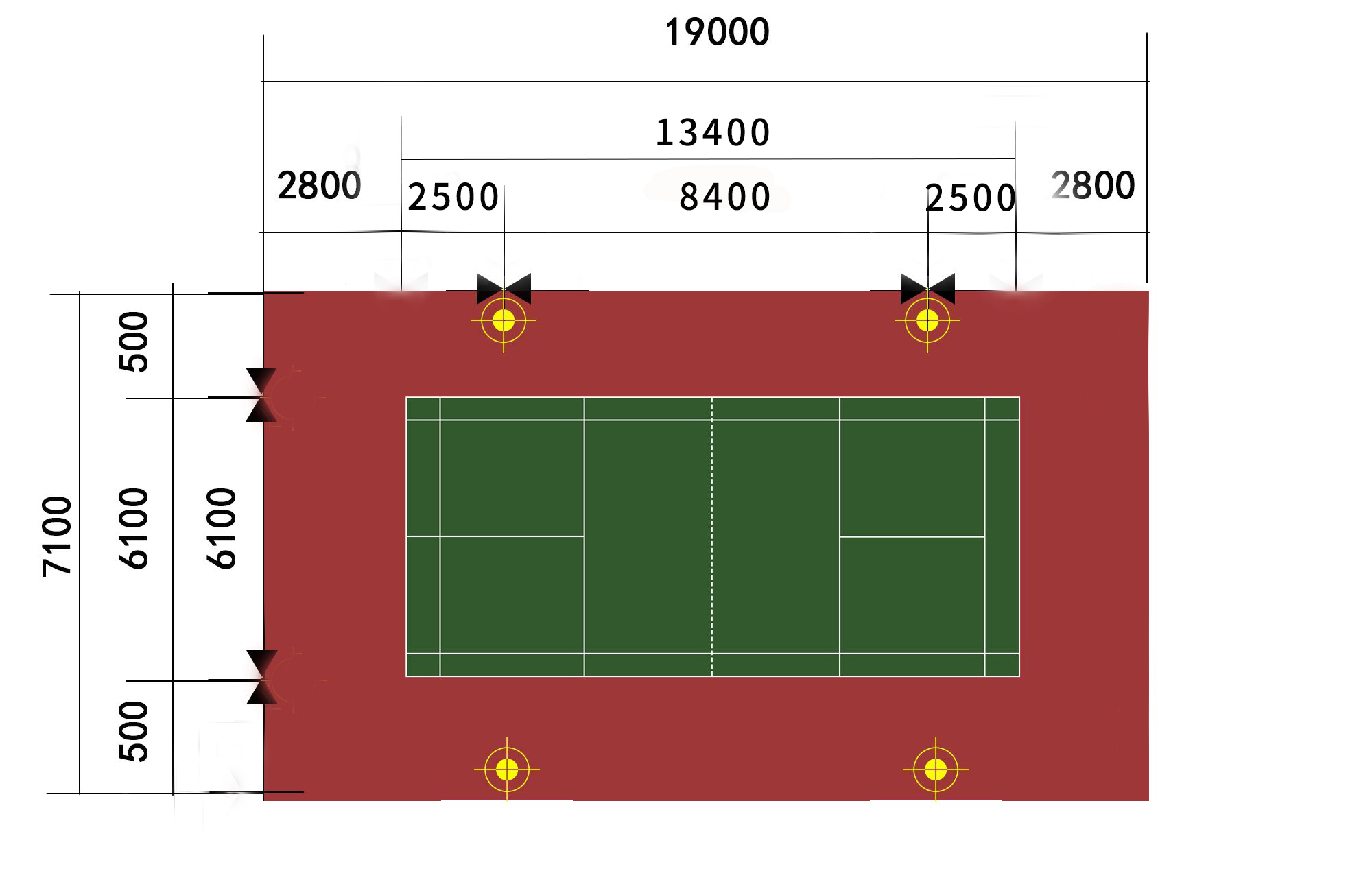

羽毛球场布灯成品图


布灯方式：球场两侧各立杆两组；
布灯数量：共4组灯杆，球场两侧各立2根一拖二
每组配置：9米锥形灯杆+二盏灯具+预埋件
灯杆参数：上口径80mm,下口径200mm, 厚度3.5mm, 底板400*400*12mm，预埋件300*300*20*900mm；
灯具参数：400w防眩泛光灯（白光）；或200wLED灯，IP65；光源类型-金卤灯；材料-压铸铝；电源电压220V
适用范围：一般性训练、娱乐比赛等普通篮球场场馆，如：社区活动中心、休闲娱乐体育公园、学校操场



以上为一般业余或训练级别布灯方式，更多的请联系我们了解更多。
联系电话：XXXXXXXX
原文参考《体育照明设计手册》
